Umidità danneggia i trasformatori – essiccanti efficaci proteggono il tuo olio isolante.
Manutenzione della resistenza dielettrica
Maggiore durata dell'olio isolante
Costi operativi inferiori e ridotto rischio di guasto
Perché l'umidità è uno dei pericoli più pericolosi per i trasformatori.
Fluttuazioni naturali di temperatura e pressione si verificano in ogni trasformatore raffreddato ad olio.
Quando l'olio si espande e si contrae durante il funzionamento, l'aria entra ed esce dal sistema attraverso il meccanismo di respirazione. Quest'aria esterna contiene quasi sempre una certa quantità di umidità.
Se questa umidità entra nell'olio isolante, altera le sue proprietà fisiche: la resistenza dielettrica diminuisce, il processo di invecchiamento è accelerato e si formano corrosione e depositi sui componenti chiave.
Il pericolo è che questi cambiamenti spesso passano inosservati per lungo tempo. Il trasformatore sembra funzionare stabilmente, mentre all'interno, i danni si stanno già sviluppando gradualmente, accorciando la sua vita utile e aumentando il rischio di guasto.
Le conseguenze dell'umidità nell'olio isolante e perché ogni punto percentuale conta.
Riduzione della durata dell'olio
Rischio di formazione di bolle
Riduzione della rigidità dielettrica
Invecchiamento dell'isolamento solido
Gli effetti dell'acqua nell'olio isolante aumentano non in modo lineare, ma esponenziale.
È possibile anche ridurre al minimo il contenuto dell'ambiente, e questo ha un significato rilevante:
I materiali sono isolanti e solidamente biodegradabili, poiché il cartone è pressato, quindi il particolato è sensibile. Se la resistenza del pavimento è molto rapida ed estremamente rapida, può essere utilizzato in tutte le forme di grande capacità di gas dell'archielettrico interno pericoloso a lungo termine e carico rapido.
Parallelamente, la riserva di prestazioni dell'olio isolante diminuisce, riducendo il margine di sicurezza operativa. Di conseguenza, quello che appare come un danno materiale di lieve entità si trasforma in un grave rischio operativo, spesso rilevato troppo tardi e associato a costi elevati.
La misura più efficace: mantenerlo asciutto prima che l'umidità penetri.
L'essiccazione preventiva dell'aria è la misura chiave per evitare questi rischi.
L'uso di un essiccante previene l'ingresso dell'umidità nel sistema e il contatto con l'olio isolante in primo luogo.

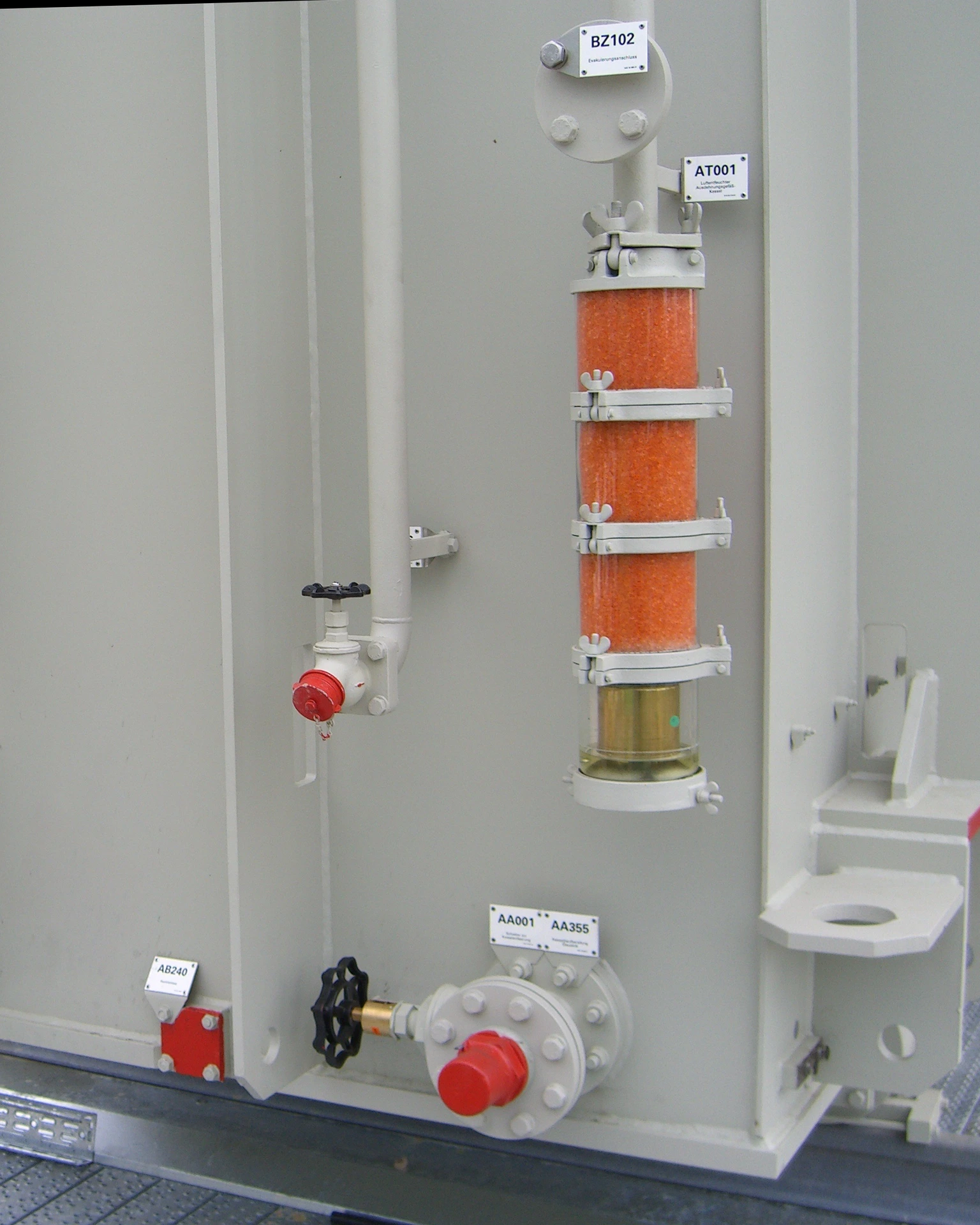

Prima di entrare nel trasformatore, l'aria di aspirazione passa attraverso un sistema di adsorbimento che lega in modo affidabile le molecole d'acqua.
Il vantaggio: Non è necessaria alcuna intervento sul sistema, il che significa che non ci sono tempi di inattività dell'attrezzatura. Il trasformatore rimane completamente operativo e protetto.
Questo metodo è stato tecnicamente stabilito per decenni, con un materiale in particolare che è diventato lo standard: gel di silice.
Grazie alla sua enorme superficie interna e stabilità chimica, è ora lo standard del settore per l'essiccazione dell'aria di aspirazione del trasformatore.
Come il gel di silice assorbe umidità e protegge il tuo olio isolante.
Il gel di silice presenta una struttura microporosa con un'area superficiale interna estremamente ampia.
I pori risultanti attraggono fisicamente le molecole d'acqua e le legano permanentemente. Questo processo è noto come adsorbimento.
Questo consente all'aria aspirata nel trasformatore di essere essiccata durante ogni equalizzazione della pressione. Poiché non c'è contatto diretto tra il gel di silice e l'olio, la purezza chimica dell'olio isolante rimane completamente intatta.
Un altro vantaggio: il cambiamento di colore caratteristico del materiale durante la saturazione rende facile controllare visivamente le condizioni delle sfere disidratanti in qualsiasi momento. Questo consente una manutenzione programmata e riduce il rischio di degrado delle prestazioni non rilevato.
Perché le sfere disidratanti convenzionali possono portare a danni.
Il gel di silice convenzionale viene tipicamente utilizzato con una granulometria di 2,0-5,0 mm. Sebbene in teoria questo rappresenti uno standard di settore, nella pratica diventa rapidamente un problema di manutenzione.
Le continue vibrazioni del trasformatore possono far depositare le perline di essiccante più fini sul fondo, da dove migrano nella zona del filtro. Lì si accumulano, limitando il flusso d'aria o addirittura bloccandolo completamente.
Il risultato è una permeabilità all'aria significativamente compromessa; il disidratante non può più assorbire sufficiente umidità e la sua efficacia protettiva diminuisce.
Un problema particolarmente critico è che questa diminuzione delle prestazioni spesso passa inosservata all'operatore del sistema fino a quando non è troppo tardi. Nel peggiore dei casi, il sistema stesso destinato a fornire protezione diventa un rischio inaspettato.
Gel di silice PORESPHERE® – progettato per bloccare efficacemente l'umidità.
Il gel di silice PORESPHERE® è particolarmente adatto per le condizioni impegnative presenti nei trasformatori. Con una dimensione delle particelle precisamente definita di 3,0–5,0 mm, non contiene polveri fini che potrebbero depositarsi a causa delle vibrazioni e bloccare le aree del filtro. Questo garantisce un flusso d'aria stabile durante tutta la vita utile e mantiene prestazioni di adsorbimento costantemente elevate.
Il risultato:
L'umidità viene catturata in modo affidabile
I componenti rimangono protetti
L'affidabilità operativa del sistema è significativamente migliorata
Le aziende di servizi pubblici, i produttori di trasformatori e i fornitori di manutenzione si affidano al nostro PORESPHERE® Tipo A con indicatore di colore perché rappresenta un miglioramento tecnico preciso che fa una differenza misurabile nelle operazioni quotidiane.
Per massima affidabilità operativa in tutte le condizioni climatiche.

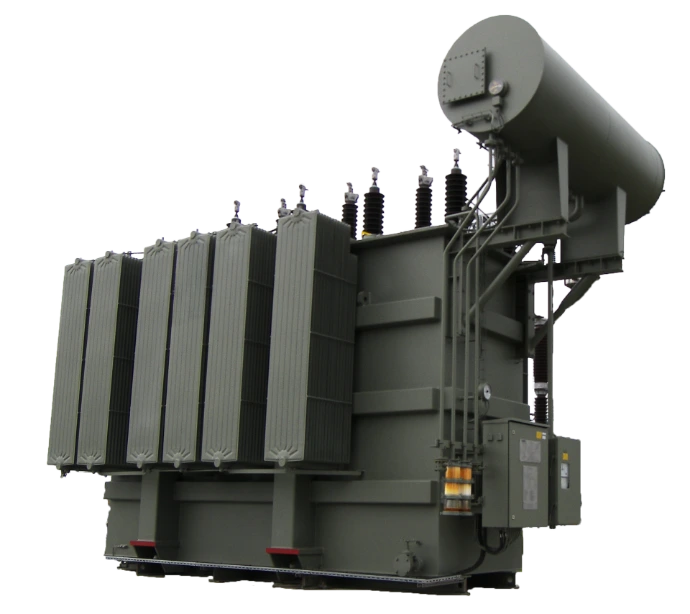

Il gel di silice PORESPHERE® è adatto per tutti i trasformatori raffreddati ad olio che richiedono l'essiccazione dell'aria di immissione, che vanno dai trasformatori di rete convenzionali e dalle installazioni eoliche o solari ai sistemi di distribuzione di energia industriale.
Il materiale mantiene la sua stabilità dimensionale e l'affidabilità funzionale anche in condizioni di rapida fluttuazione della temperatura, carichi elevati o vibrazioni continue. Svolge quindi un ruolo cruciale nell'estendere la vita utile dell'intero sistema.
Varianti disponibili e forme di consegna
Forniamo esattamente le quantità di cui hai bisogno – da piccoli volumi per il riempimento di singoli trasformatori, disponibili in comode sacche da 1 kg, a quantità maggiori per la produzione in serie, fornite in fusti da 150 kg.
Se necessario, siamo anche felici di supportarti nell'integrare la nostra soluzione nei tuoi concetti impiantistici esistenti. Questo ci consente di fornire una soluzione ottimamente adattata alle tue esigenze operative – sia tecnicamente che economicamente.

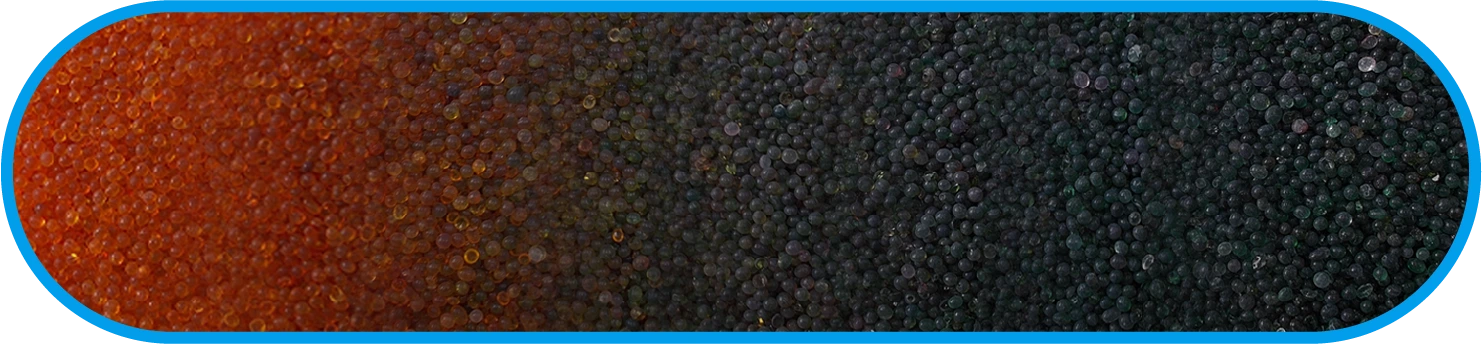

Cambiamento di colore: Arancione a Verde
Transizione di colore: Carico 10–20%
Ideale per: Contrasto visivo forte, manutenzione preventiva

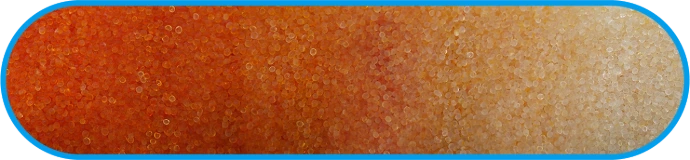

Cambiamento di colore: Arancione → Incolore
Transizione di colore: A 20–25% di carico
Ideale per: Intervalli di servizio prolungati
Gel di silice per trasformatori – disponibile in grandi quantità
Avete bisogno di gel di silice per un singolo impianto, per più trasformatori o per il riempimento regolare di serie?
GIEBEL fornisce gel di silice PORESPHERE® in varie dimensioni di granuli e formati di imballaggio – da piccole quantità a contenitori all'ingrosso. Le nostre soluzioni sono progettate per clienti industriali, produttori di trasformatori, utility energetiche e aziende di manutenzione.
BOffriamo quantità personalizzate, preventivi su misura e una consulenza tecnica qualificata in base alle vostre esigenze.
Conoscete già il prodotto di cui avete bisogno?
Avete bisogno di supporto nella scelta del prodotto o della quantità?
FAQ - le risposte alle tue domande.
L'umidità può ridurre la rigidità dielettrica dell'olio per trasformatori e accelerare l'invecchiamento sia dell'olio sia dell'isolamento in carta. Un materiale essiccante nel respiratore del trasformatore contribuisce a ridurre l'ingresso di umidità nel punto in cui l'aria ambiente entra nel sistema.
Il trattamento dell'olio può ridurre l'umidità già presente nell'olio, ma non impedisce che altra umidità entri nuovamente nel sistema. Per i trasformatori dotati di un sistema di respirazione, è quindi utile essiccare l'aria ambiente in ingresso prima che raggiunga il trasformatore.
Il gel di silice presenta una struttura altamente porosa con una superficie interna molto ampia. Le molecole d'acqua vengono adsorbite su questa superficie. Quando l'aria ambiente attraversa il respiratore del trasformatore, il gel di silice ne rimuove l'umidità prima che l'aria entri nel trasformatore.
No. I materiali essiccanti possono differire significativamente per dimensione delle particelle, capacità di adsorbimento e proprietà meccaniche. Nella scelta del materiale più adatto è quindi necessario considerare i requisiti specifici del respiratore del trasformatore e le condizioni operative dell'impianto.
Sì. GIEBEL fornisce gel di silice sia per singole applicazioni sia in quantità maggiori e per produzioni in serie. Per ordini all'ingrosso, possiamo fornire offerte personalizzate e supportarvi nella scelta del prodotto e della soluzione di fornitura più adatta.
